Adaptador Fidlock para base

Fabricante: Fidlock

Tipo: Adaptador para la base de los portabidones Fidlock.

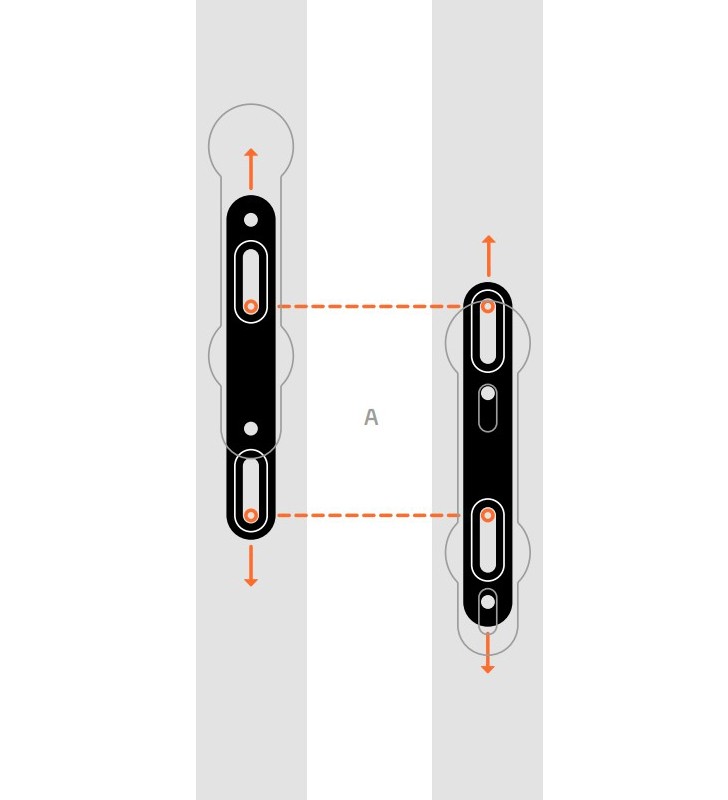

Para poder desplazar la base original Fidlock, hacia arriba o hacia abajo.

TWIST es un sistema de sujeción magnético y mecánico formado por base y conector.

El uso del TWIST bike base adapter debe realizarse exclusivamente en combinación con la TWIST bike base. El TWIST bike base adapter y la TWIST bike base sujeta al adaptador no deben montarse en lugares de la bicicleta que puedan comprometer la seguridad de conducción. ¡Antes de su uso, compruebe que la TWIST bike base esté bien encajada en el TWIST bike base adapter.

Si se produce cualquier tipo de defecto, deje de usar inmediatamente el producto y póngase en contacto con su distribuidor especializado.

Vigile que la carga usada no supere el máximo de peso total permitido de 1000g.

DATOS TÉCNICOS

Material: Aluminio (ALU 6063-T6)

Carga máxima: 1000g

CONTENIDO ENTREGADO

1x TWIST bike base adapter

2x tornillos M5x8

2x tornillos M5x16

MONTAJE

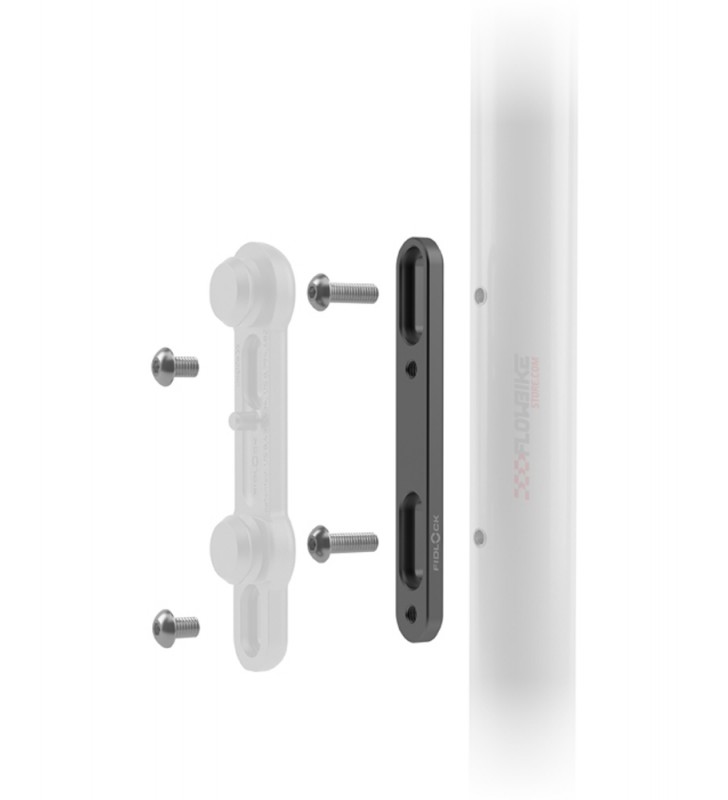

El montaje del TWIST bike base adapter se realiza en los casquillos roscados previstos por el fabricante en el tubo del cuadro donde se aloja la tija del sillín o en el tubo inferior del cuadro de la bicicleta.

Con la ayuda de los tornillos M5x16 (fig. D) suministrados, monte el TWIST bike base adapter con los orificios para la cabeza de los tornillos apuntando hacia arriba.

A continuación, atornille la TWIST bike base al TWIST bike base adapter montado con los tornillos M5x8 proporcionados.

La orientación del TWIST bike base adapter puede girarse 180°.

Nota: Tenga en cuenta también las instrucciones de uso de la TWIST bike base.

Para que el TWIST bike base adapter quede fijado de manera segura a la bicicleta, se precisa un par de apriete de los tornillos de 2 Newton metro (Nm).

Tenga en cuenta la profundidad máxima de enroscado de los casquillos roscados del cuadro de su bicicleta.

Nota: ¡Utilice únicamente los tornillos suministrados! Vigile que no sobresalga ninguna cabeza de tornillo después del montaje. Si utilizase tornillos con una cabeza más alta, la TWIST bike base no quedaría firmemente fijada al TWIST bike base adapter y se soltaría durante la marcha. Se comprometería la función del sistema TWIST.
